JS水泥基滲透結(jié)晶防水涂料

一、產(chǎn)品簡介

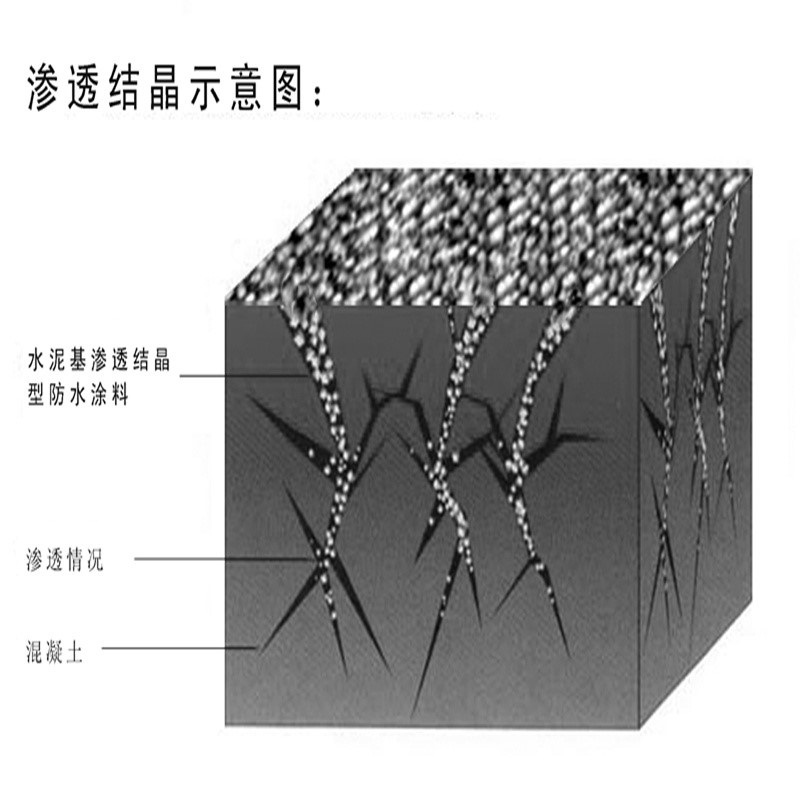

? ? ? ?水泥基滲透結(jié)晶型防水涂料是以普通硅酸鹽水泥為基料摻入活性化學成分配制而成的灰色粉狀材料。水泥基滲透結(jié)晶型系列防水涂料，它的防水機理主要是采用多孔性，在水的作用下，防水涂料中含有活性化學物質(zhì)，以水為載體，隨著水對結(jié)構(gòu)毛孔的滲透，活性化學物質(zhì)隨著水滲透到內(nèi)部，并反應(yīng)生成鈣礬石等不溶性晶體，其活性化學物質(zhì)與未水化的水泥顆粒發(fā)生水化反應(yīng)，并促進水泥水化，形成水泥水化晶體，生成大量晶體填充，封堵孔隙，使水無法進入混凝土，從而達到防水目的。

二、適用范圍

? ? ? ?廣泛用于隧道、大壩、水庫、發(fā)電站、核電站、冷卻塔、地下鐵道、立交橋、橋梁、地下連續(xù)墻、機場跑道，樁頭樁基、廢水處理池、蓄水池、工業(yè)與民用建筑地下室、屋面、廁浴間的防水施工，以及混凝土建筑設(shè)施等所有砼結(jié)構(gòu)弊病的維修堵漏。

三、產(chǎn)品特點

? ? ?1、超強的滲透能力，可以隨著時間的推移逐步滲透到混凝土內(nèi)部。滲透深度可達30㎝。

? ? ?2、優(yōu)異的抗?jié)B透性能，可以抵抗120米以上水頭的壓力。

? ? ?3、具有長久的防水作用，可承受一定外力的碰撞而不影響其防水功能。

? ? ?4、無毒、無害綠色環(huán)保，可以安全的應(yīng)用于飲用水及食品工業(yè)用混凝土工程。

? ? ?5、獨特的自我修復(fù)能力,所形成的晶體不會老化,即使多年以后對于小于0.4mm的裂縫和孔洞在遇水后仍能產(chǎn)生晶體封閉。

? ? ?6、可直接接受油漆、環(huán)氧樹脂、水泥灰漿、石灰膏、砂漿等材料的涂層。

? ? ?7、施工方法簡單，易操作。

四、技術(shù)性能

GB 18445-2012《水泥基滲透結(jié)晶型防水材料》

五、施工工藝

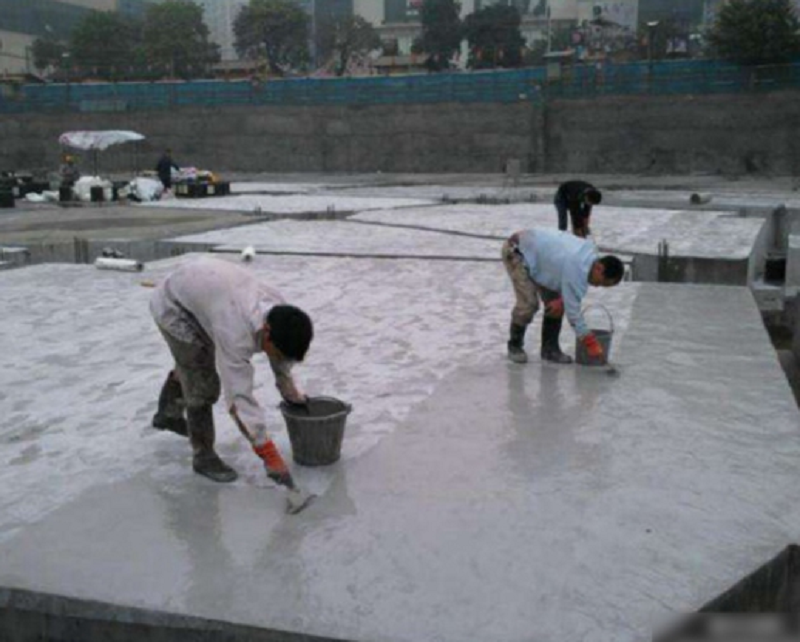

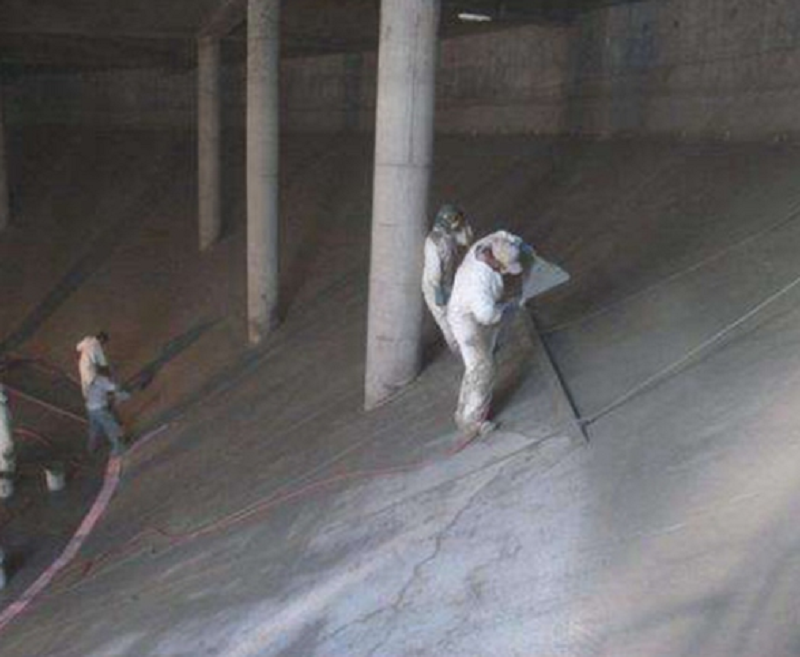

1、刮涂法

清理防水涂層基面上的雜物和浮泥沙漿，對嚴重凹凸不平的混凝土基面進行修補。對水泥基砼結(jié)構(gòu)防水面上的油污、雜物鏟除清理，然后用清水沖刷，在濕基面上進行施工涂刷防水材料。如果發(fā)現(xiàn)基面有嚴重滲漏處，應(yīng)先采用堵漏材料施工，再使用本材料，才能確保工程質(zhì)量。水灰比為0.3-0.4:1，用量在1.4-1.7kg/m2，厚度為1.0mm(±0.05mm)為標準。

2、滾涂法

將材料按1.4～1.7kg/m2的用量均勻的用滾刷滾在處理后的基面上。

3、干撒法

在混凝土澆注密實碾壓平整后立即進行施工。按規(guī)定用量均勻地撒在混凝土表面，及時壓實抹光。終凝后檢查是否有不良施工處并及時修補；
在暴曬情況下，應(yīng)灑水保養(yǎng)。注意噴撒均勻，不可偷工減料。

六、注意事項

1、常溫施工，不宜在攝氏零度以下及雨、霧、風沙等惡劣條件下施工。

2、拌料水、養(yǎng)護水以飲用水為***佳，不宜采用不清潔的污染水。

3、施工必須在混凝土結(jié)構(gòu)或牢固的水泥砂漿基面上進行，不要直接用于粉灰層表面，基面應(yīng)干凈無浮塵、舊涂膜、塵土污垢及其它雜物，以提供充分開放的毛細管系統(tǒng)，有利于本產(chǎn)品的滲透和結(jié)晶體的形成。

4、對所有要涂刷本產(chǎn)品的混凝土，須仔細檢查是否有結(jié)構(gòu)上的缺陷，如模板拉桿孔洞、裂縫、蜂窩麻面狀的劣質(zhì)表面、坑洞、施工縫接口處的凹凸不平等，均應(yīng)修鑿、清理，進行堵縫、補強、找平處理，再進行大面積防水施工。

5、衛(wèi)浴施工對管道接縫處須進行特別處理，可沿管壁與基面交接處同，鑿10mm深的V型槽進行封堵后，再做基面防水涂層。

6、要確保涂層厚度與施工推薦用量。采用涂刷方法施工時，若漿料太稀、攪拌不勻、二次加水等，均容易引起基面起粉或起殼現(xiàn)象。

7、如混凝土構(gòu)件需要回填土時，施工36小時后方可填濕土，但7天內(nèi)不可回填干土，以防止其向防水涂層吸水。

七、包裝

產(chǎn)品包裝于清潔干燥密閉鐵桶中，20kg/桶，或者25kg/袋復(fù)合牛皮紙袋包裝。

?
